Démontage Remontage panneaux de portes

Démontage garnitures portes avants et arrières, quatre vidéos vous sont proposées, ensuite un reportage photos explicatif.

Première vidéo pour l’amusement :

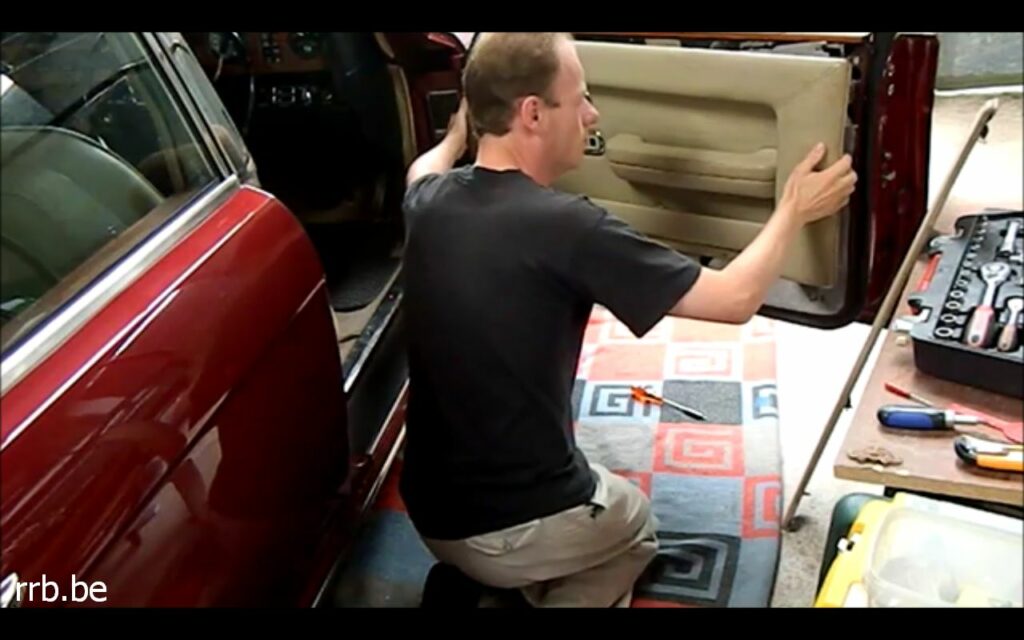

Démontage panneaux de portes avant en 25 secondes, impossible pensez-vous ?
A votre chronomètre …

Plus sérieusement maintenant, le démontage panneaux de portes arrière en vidéo :

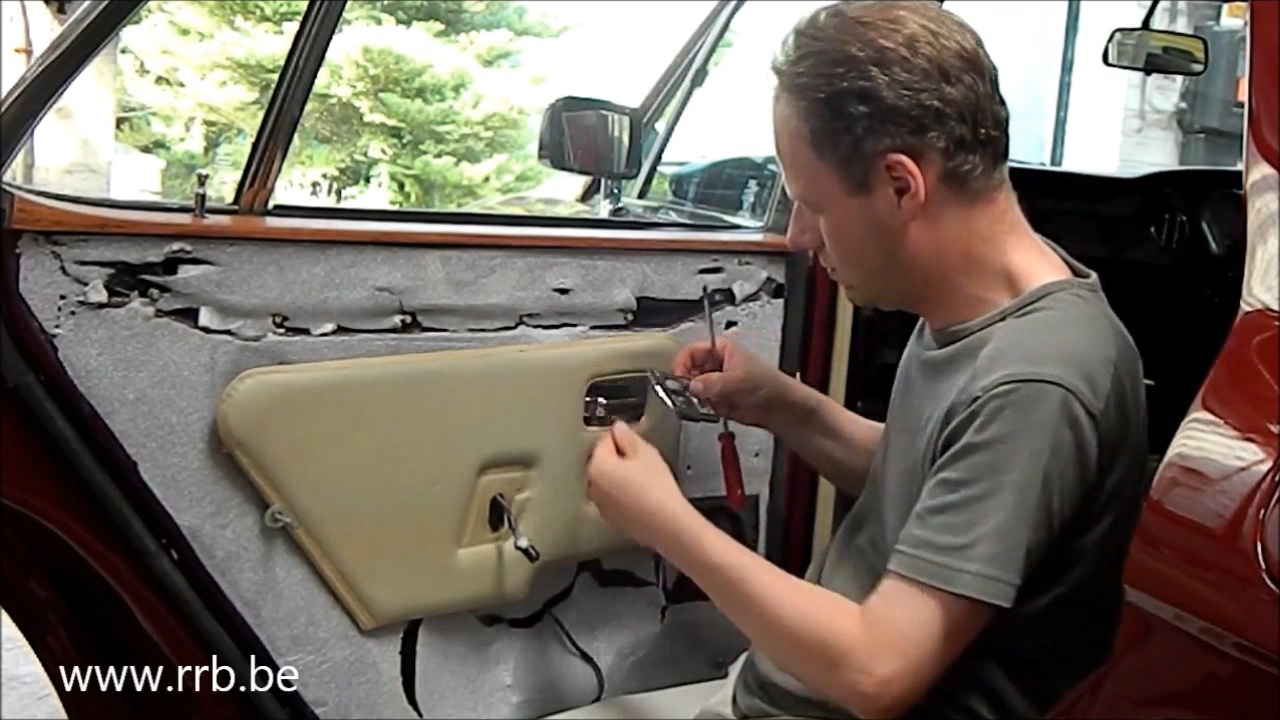

Remontage panneaux de portes arrière :

Remontage panneaux de portes avant :

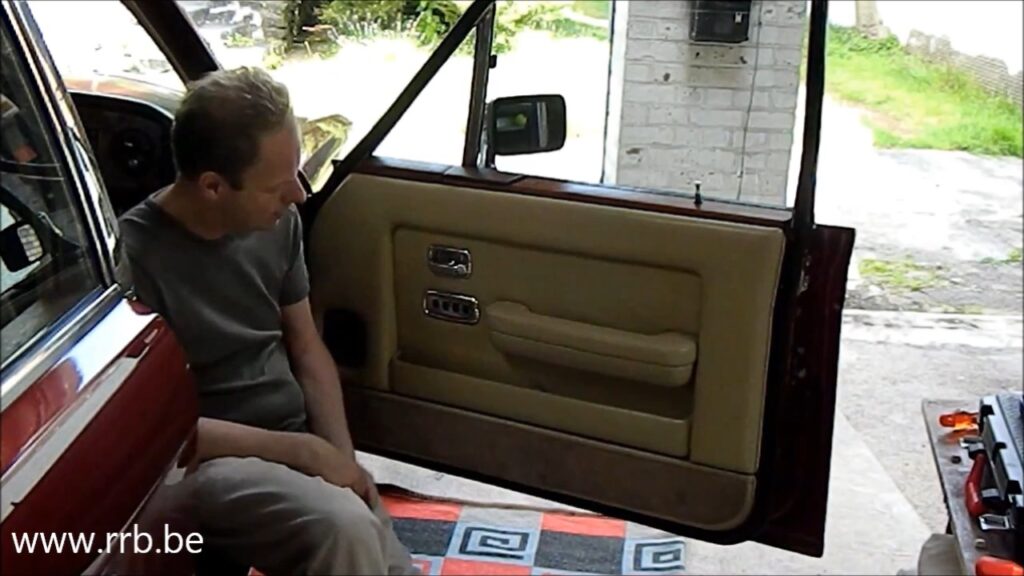

Explications démontage panneaux de portes avant :

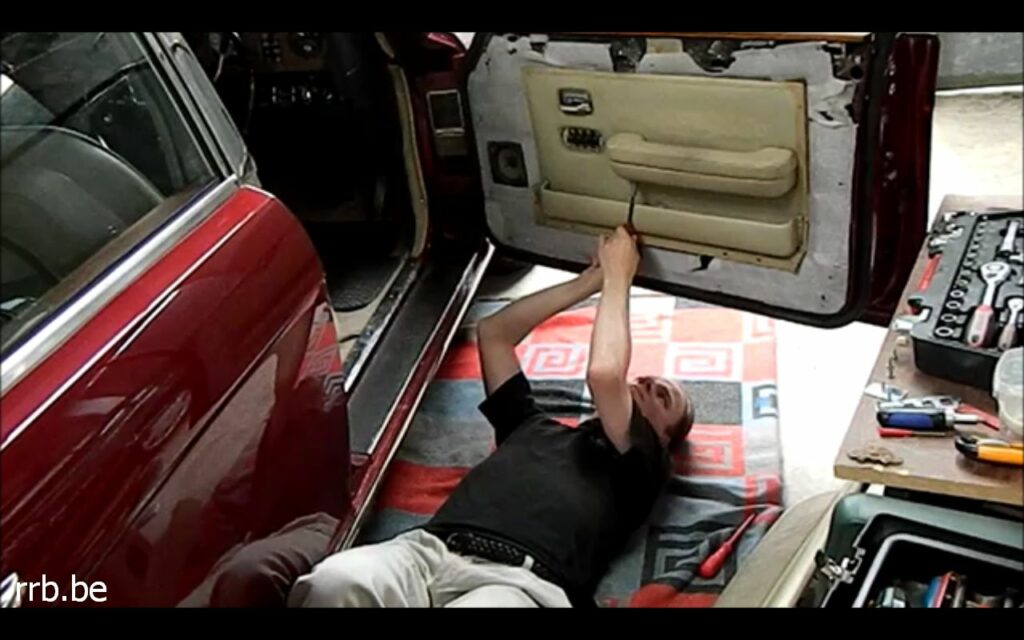

Etape 1 Déclipsez la partie inférieure. Attention de ne pas arracher sinon vous risquez de casser les agrafes:

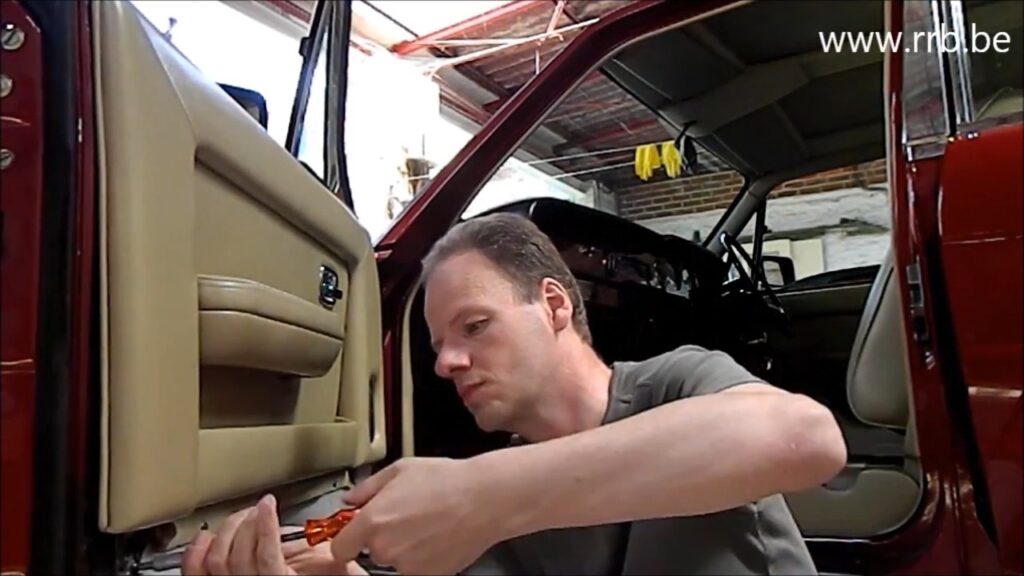

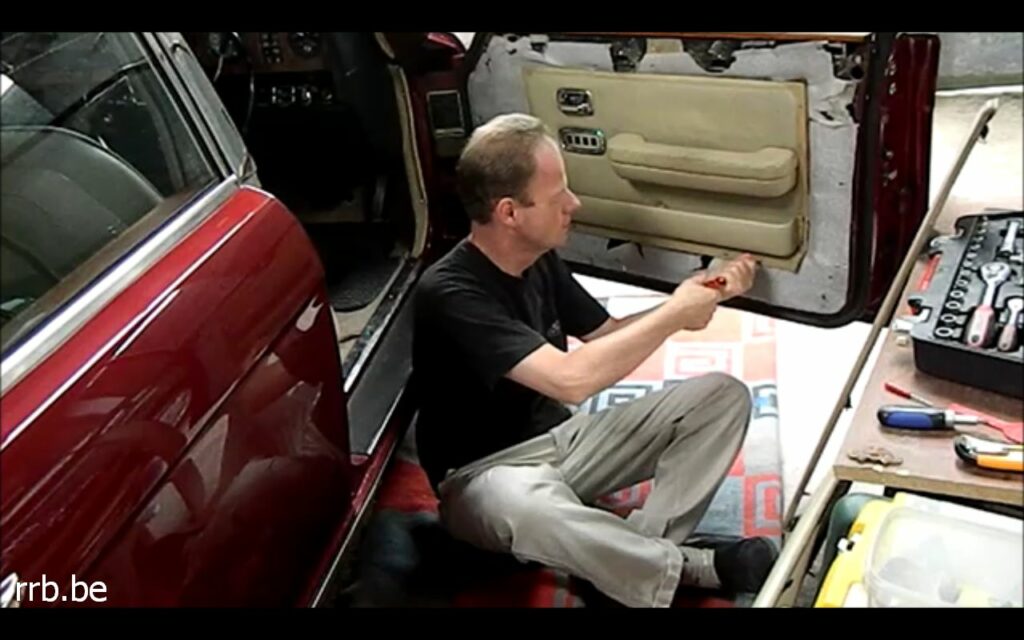

Etape 2 Dévissez les 2 vis qui tiennent le cadre extérieur de cuir :

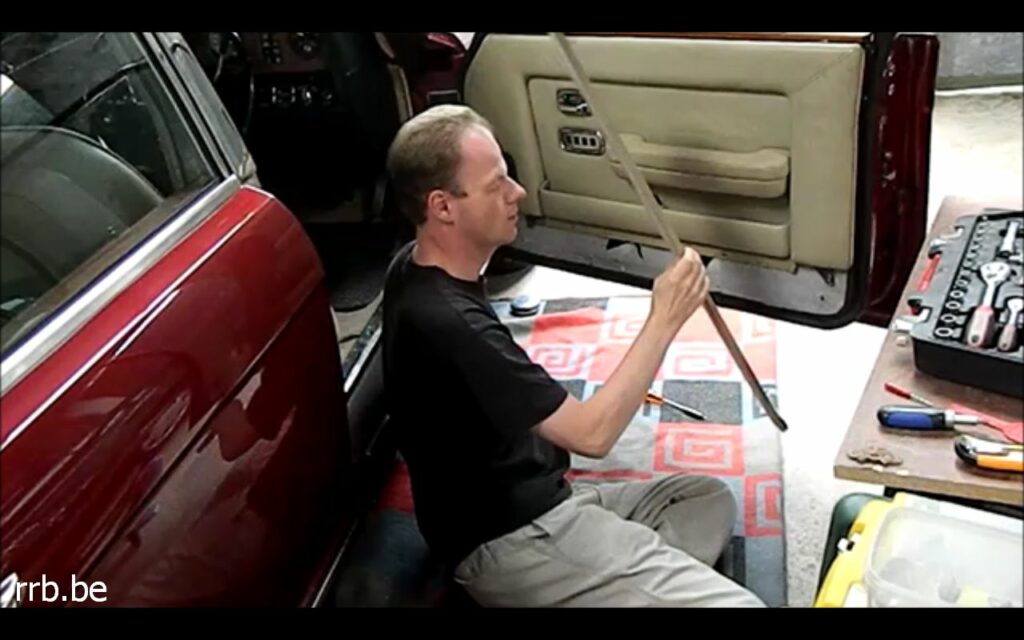

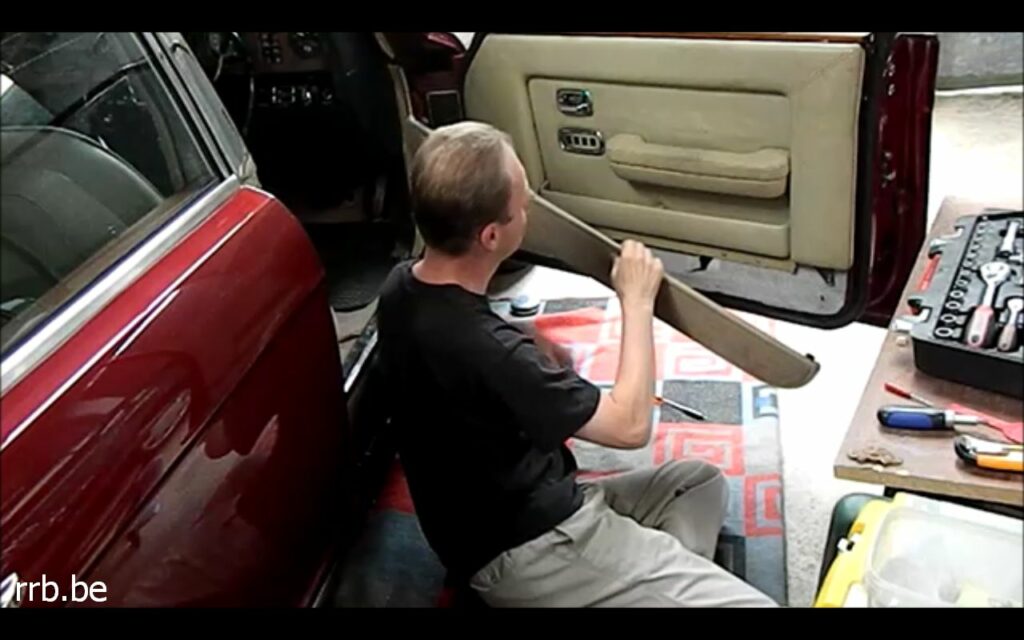

Etape 3 Déclipsez délicatement le cadre extérieur de cuir :

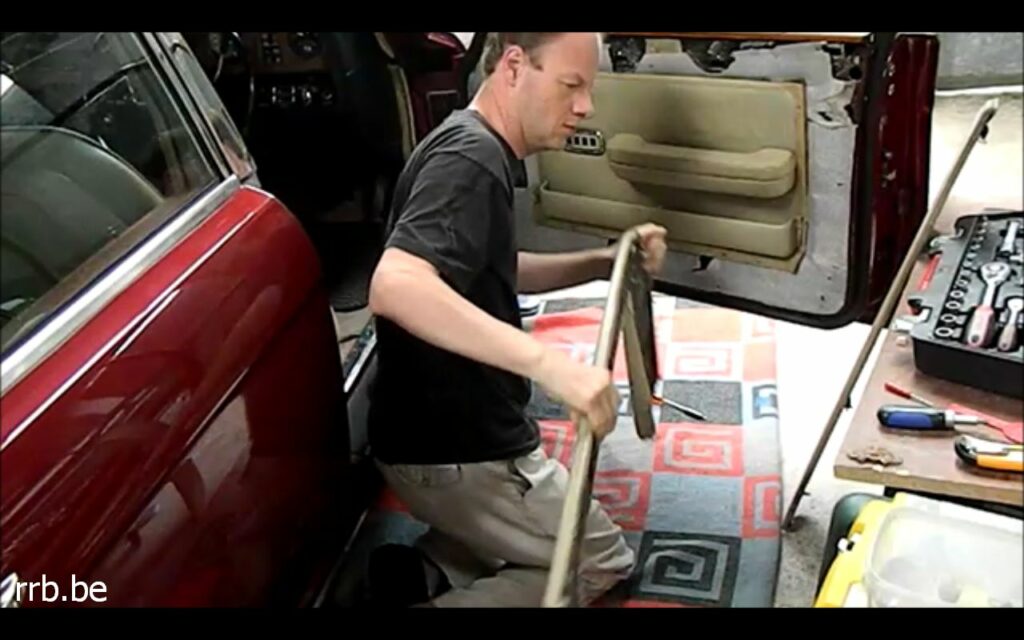

Etape 4 Posez le cadre extérieur sur le côté :

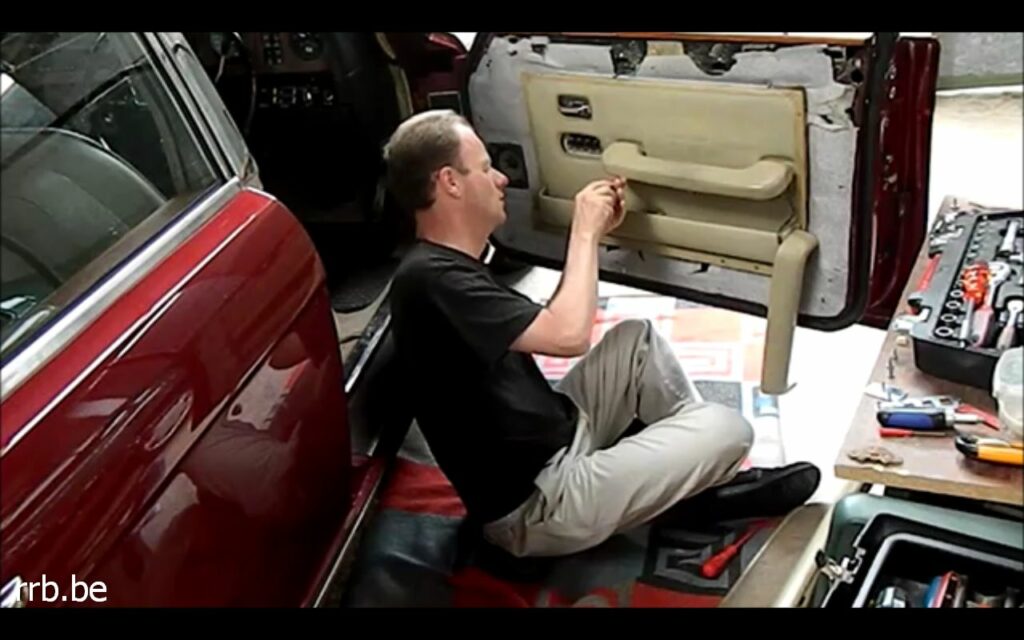

Etape 5 Dévissez les 3 vis qui retiennent le panneau central de cuir :

Etape 6 Retirez à l’aide d’un petit tournevis plat les protections de l’ouverture de porte et de la commande des vitres électriques. Faire bien attention de ne pas les griffer :

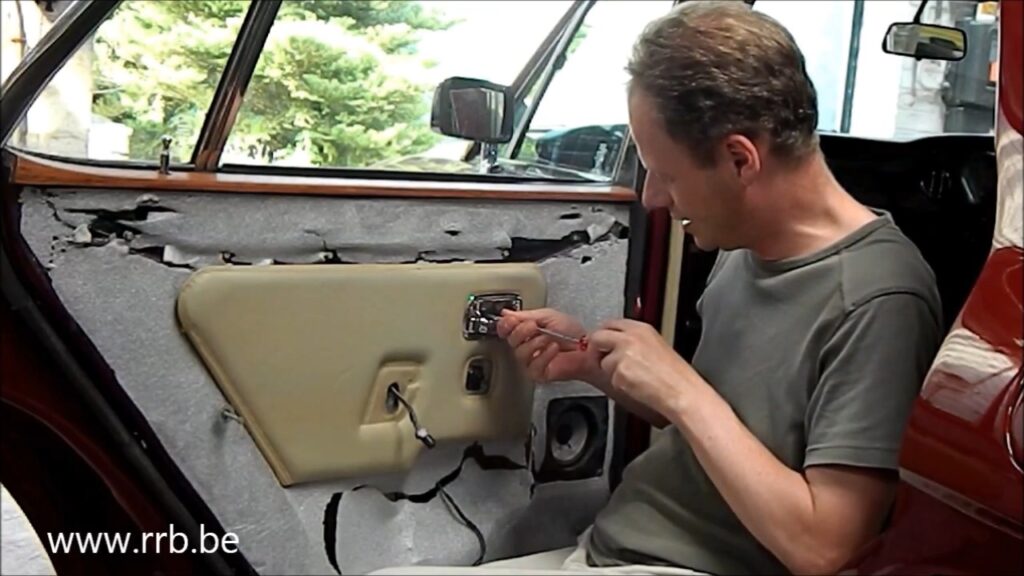

Etape 7 Dévissez les 2 X 2 vis qui retiennent l’encadrement de l’ouverture de porte et de la commande des vitres électriques, puis retirez-les :

Etape 8 Dévissez les vis qui retiennent la partie inférieure du repose bras :

Etape 9 Dévissez les 2 boulons qui retiennent la partie supérieure du repose bras, la partie centrale devrait se défaire toute seule :

Etape 10 Débranchez l’ampoule qui retient la partie supérieure du repose bras :

Etape 11 Tous les panneaux de portes sont démontés, je vous conseille vivement de remettre les vis et boulons à leur place pour vous y retrouver lors du remontage. Voyez aussi la vidéo.

Pour le remontage des panneaux de portes avant, inversez l’opération :

Portes arrières :

La différence entre les panneaux de portes avants et arrières se situe au niveau du repose bras. A l’arrière, il retient à la fois la partie centrale et la partie extérieure, ce qui rend le remontage plus difficile.

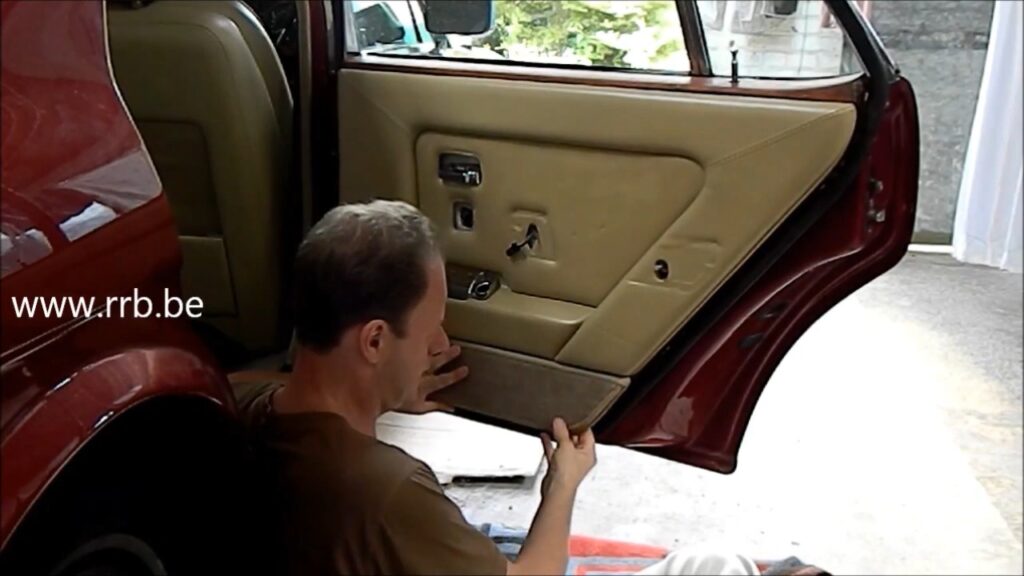

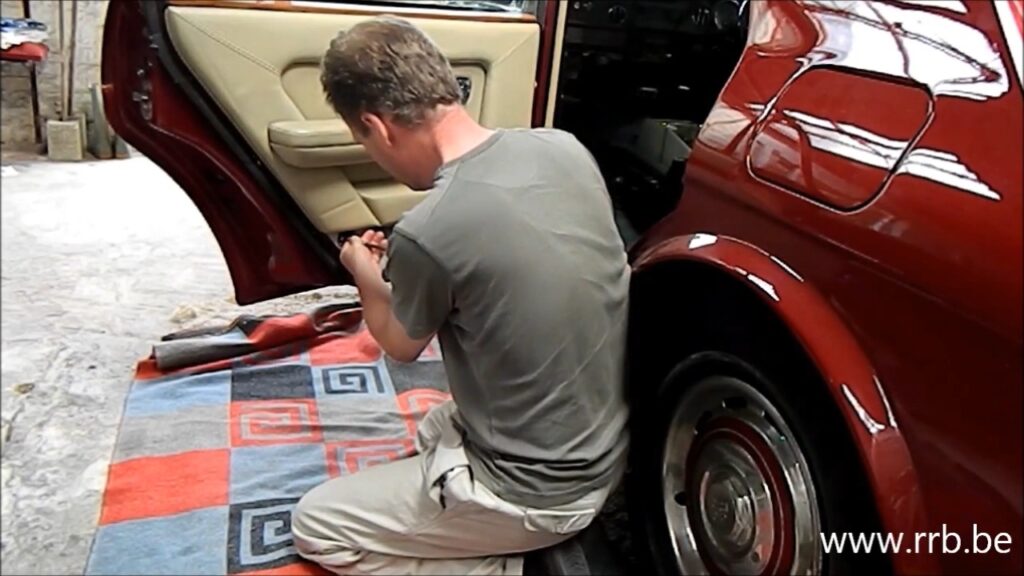

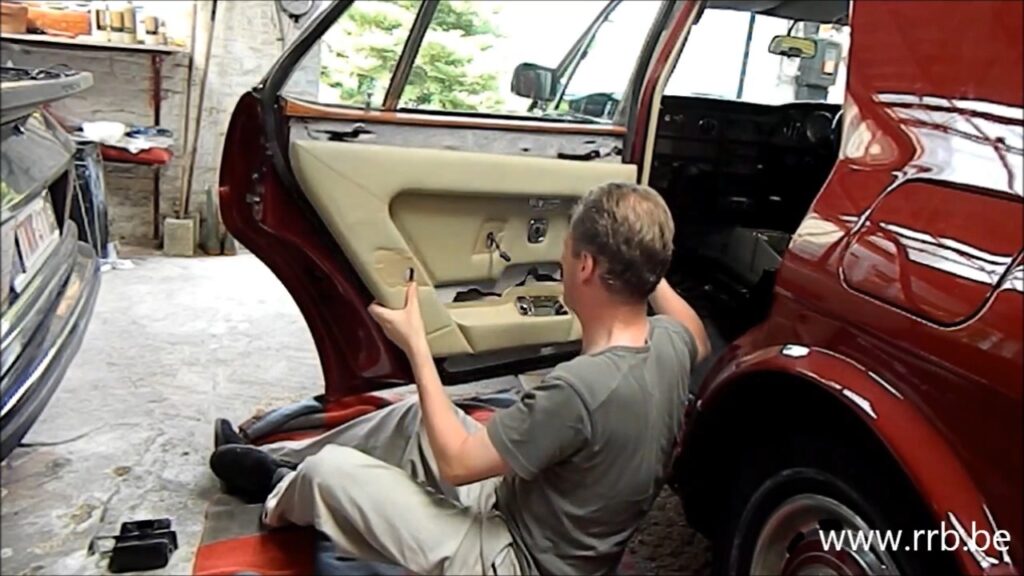

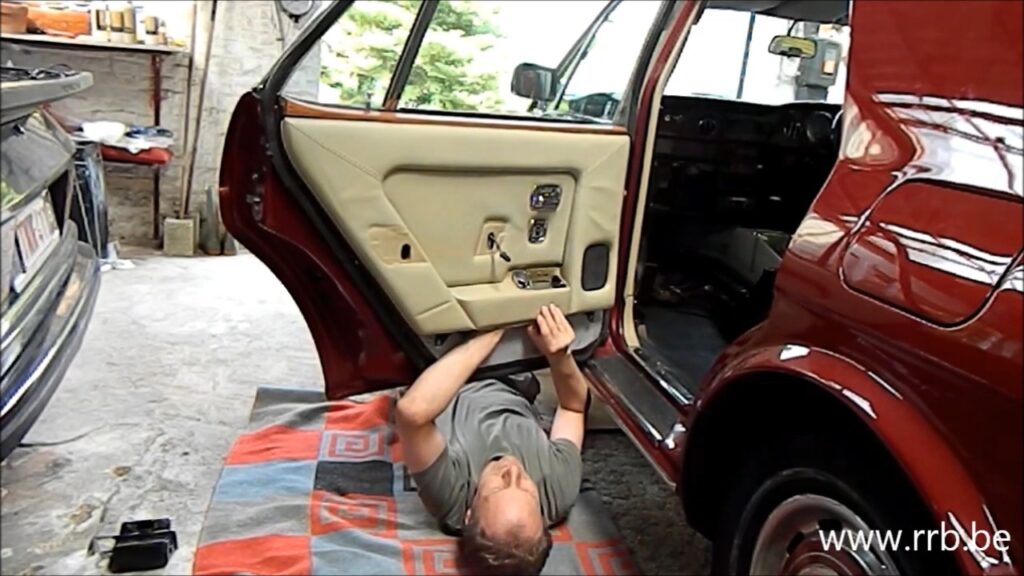

Etape 1 Déclipsez la partie inférieure :

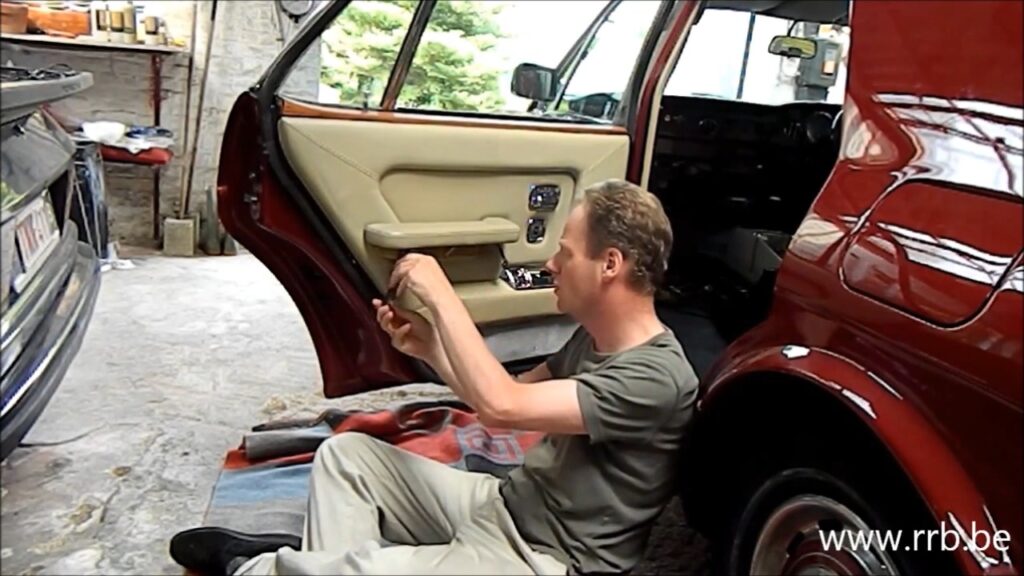

Etape 2 Dévissez les deux vis qui retiennent la partie de cuir extérieure :

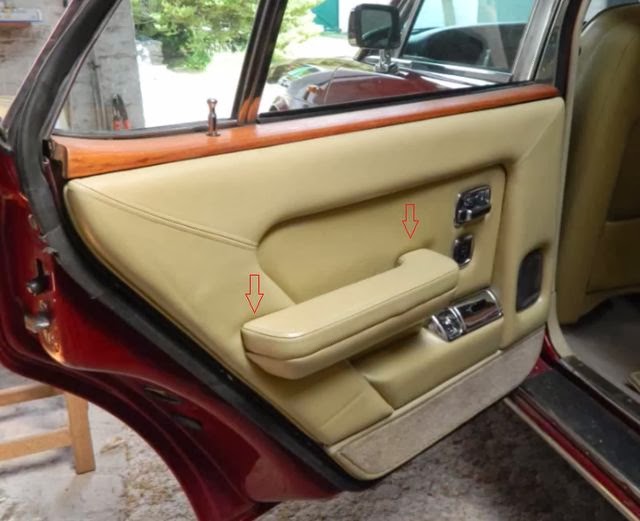

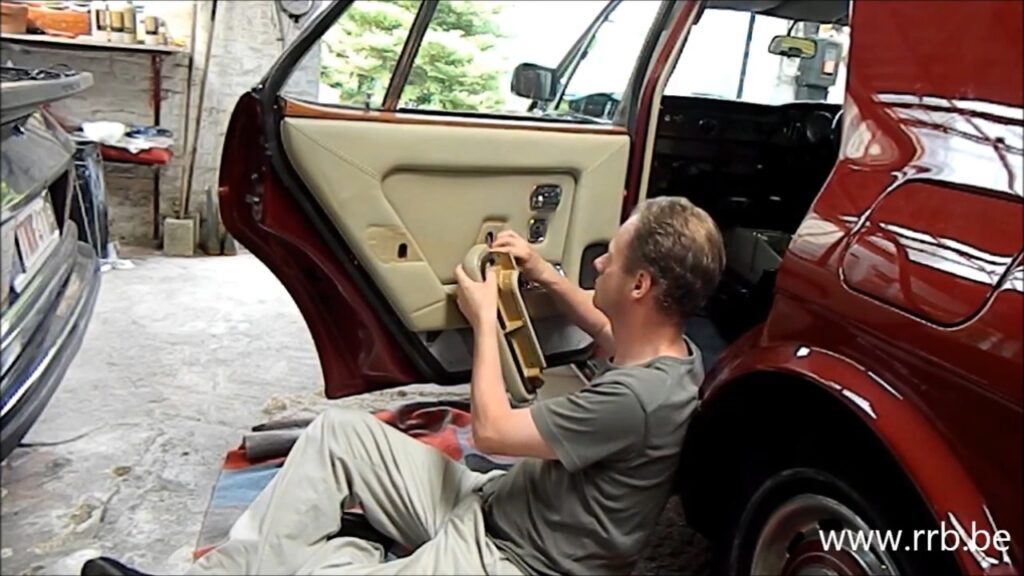

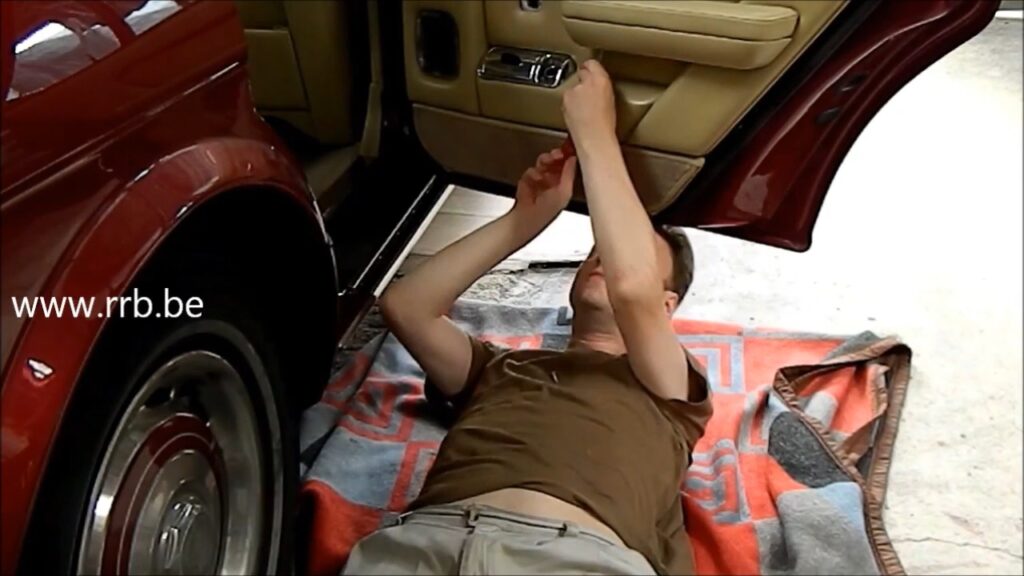

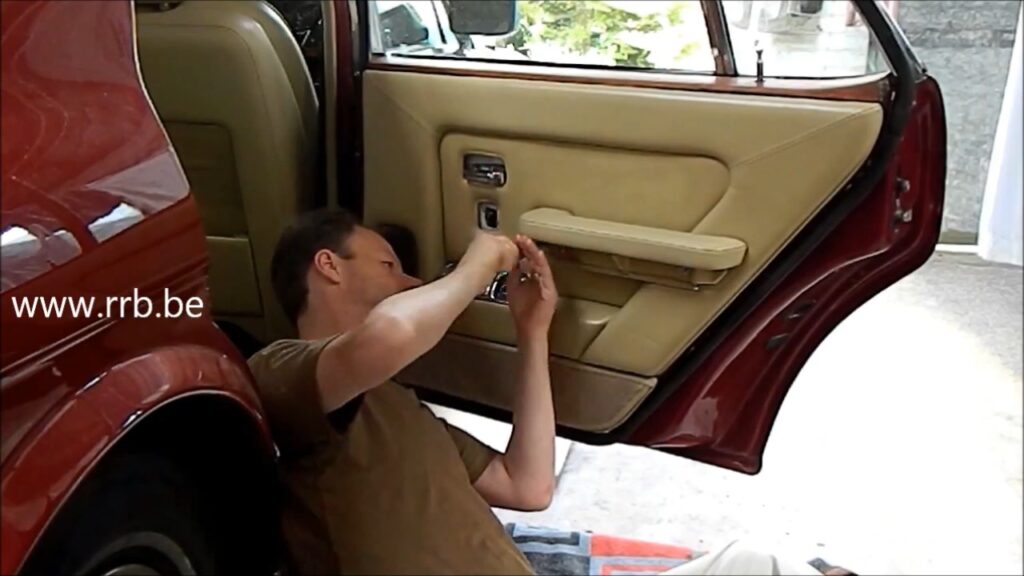

Etape 3 Dévissez les vis qui retiennent la partie inférieure du repose bras :

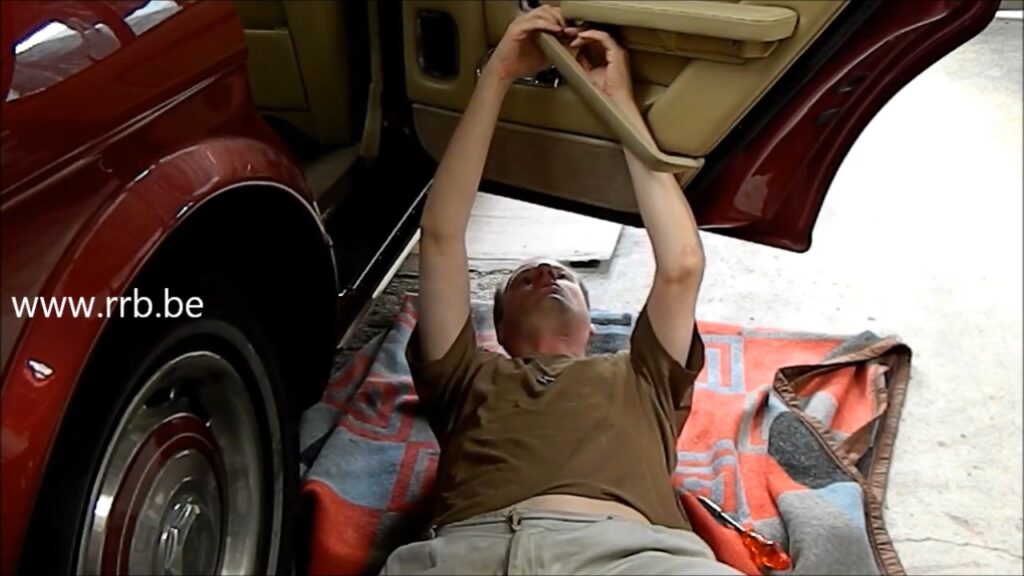

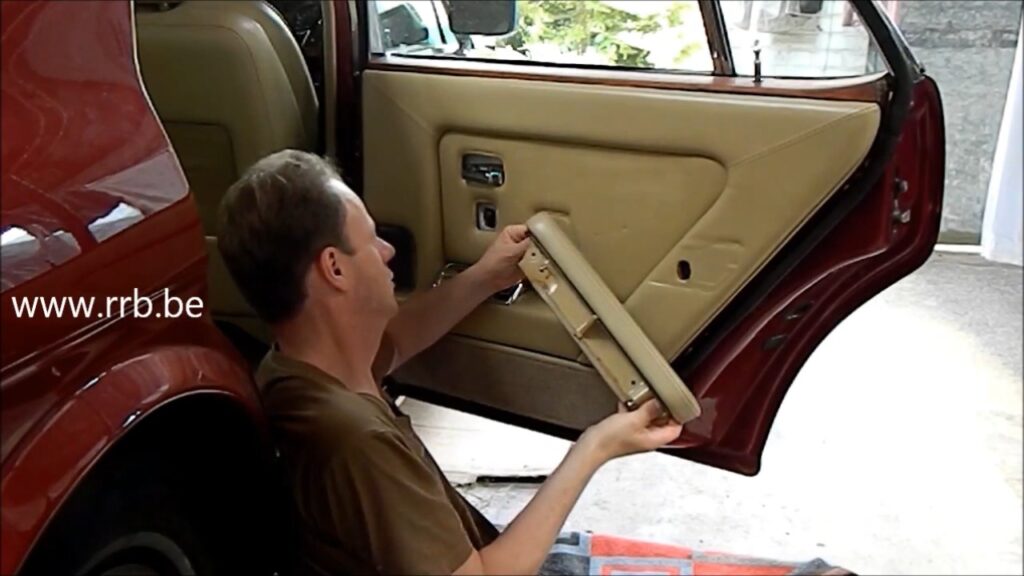

Etape 4 Dévissez la partie supérieure du repose bras (deux boulons 8mm) :
(à côté ma Porsche 924 Targa de 1983)

Etape 5 Débranchez l’ampoule qui retient la partie supérieure du repose bras :

Etape 6 Débranchez l’allume-cigare :

Etape 7 Retirez la partie de cuir supérieure :

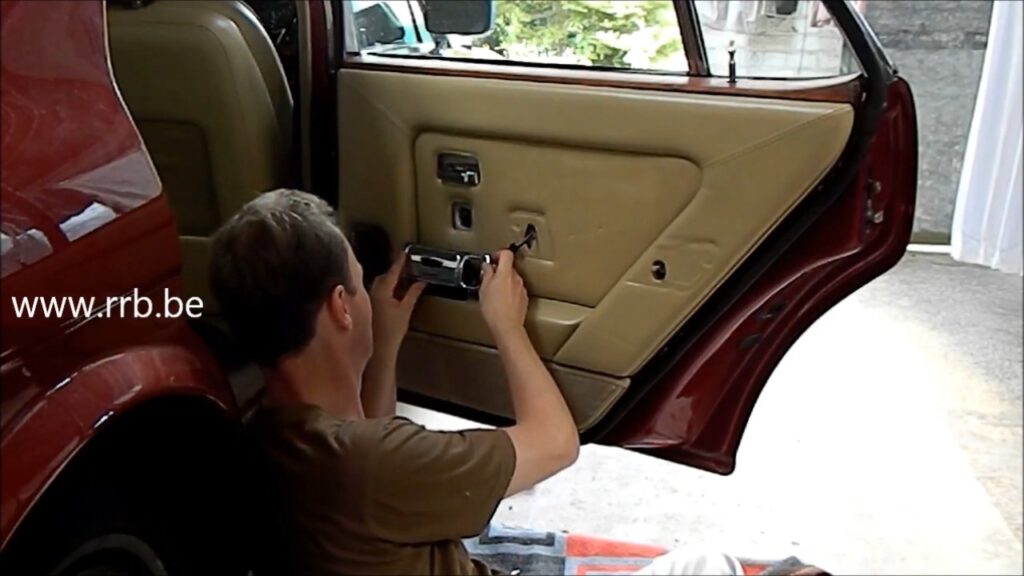

Etape 8 Dévissez les vis de l’ouverture de la porte et de la fenêtre , puis retirez les garnitures :

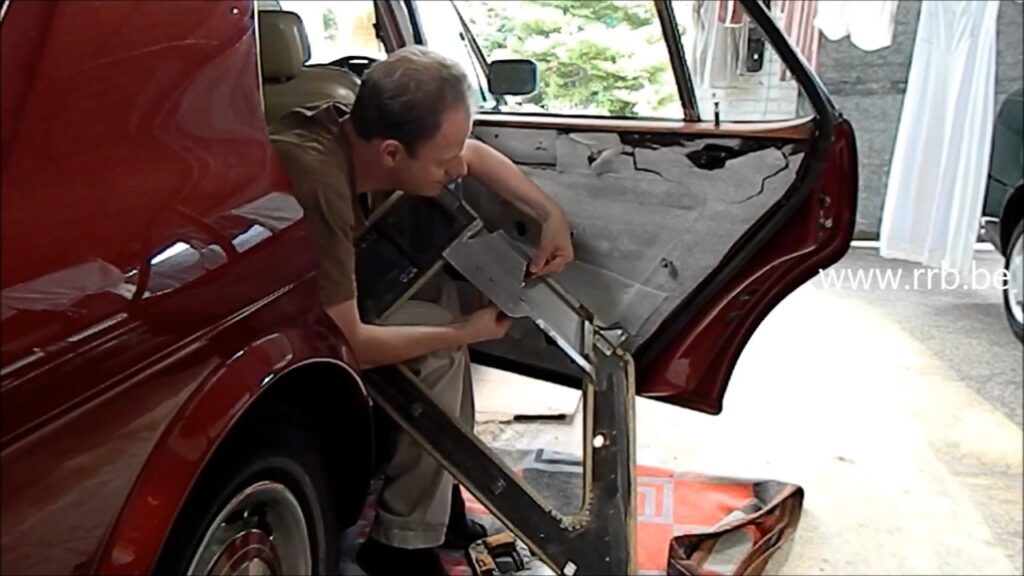

Etape 9 Retirez la garniture de cuir centrale :

Etape 10 Replacez vis et boulons pour ne pas les perdre :

Remontage des panneaux de portes arrières

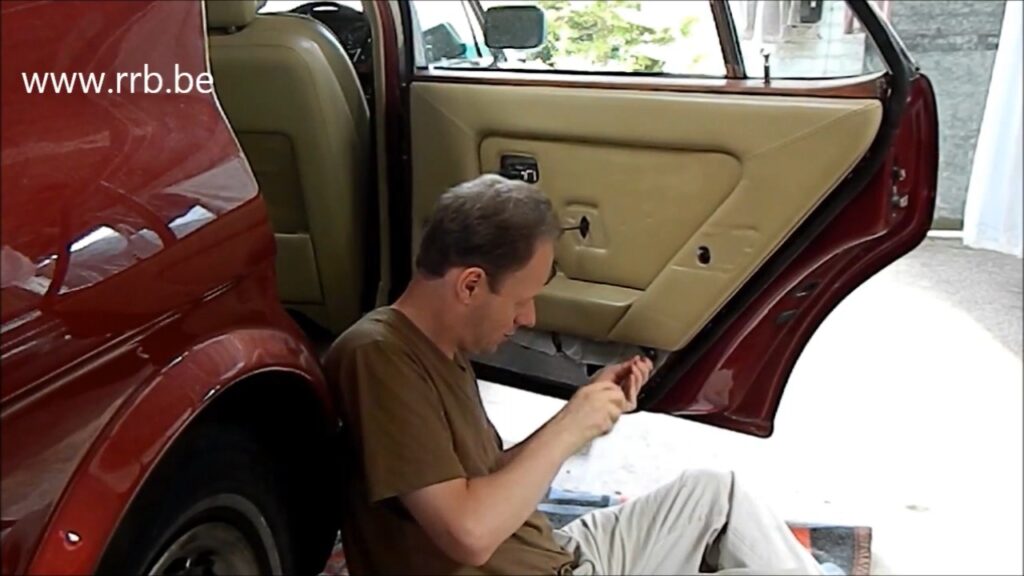

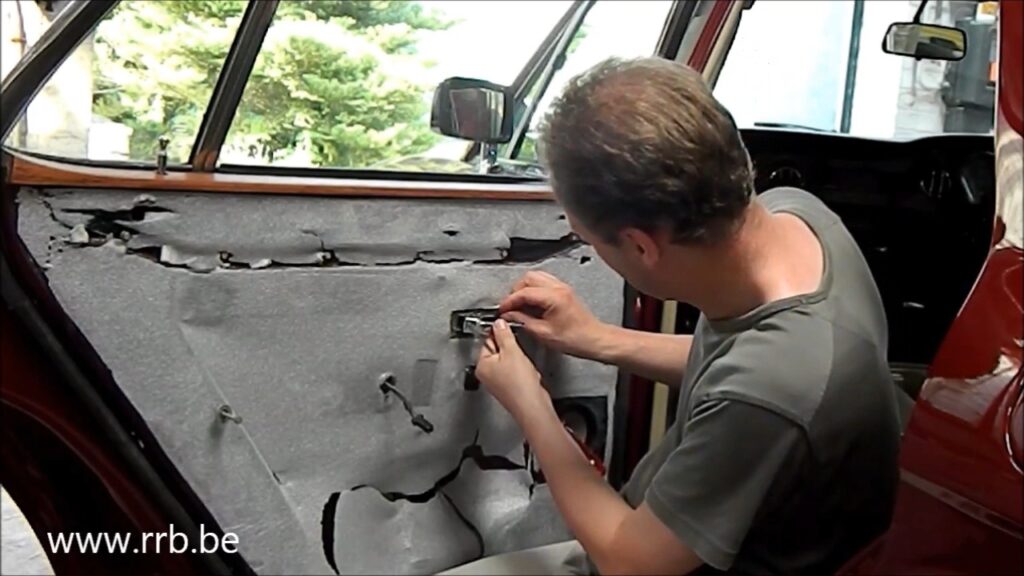

Etape 1 Connectez l’allume cigare :

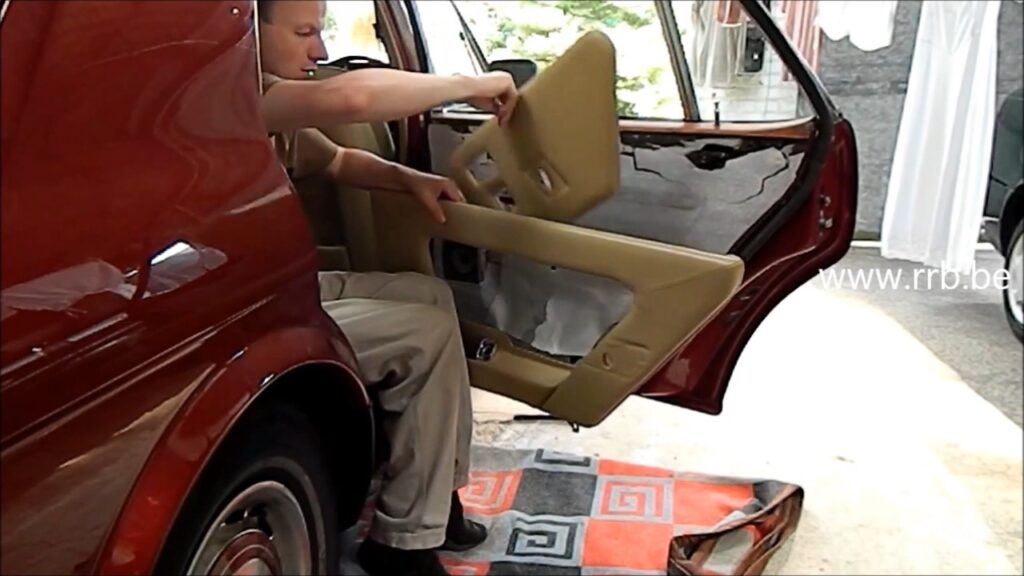

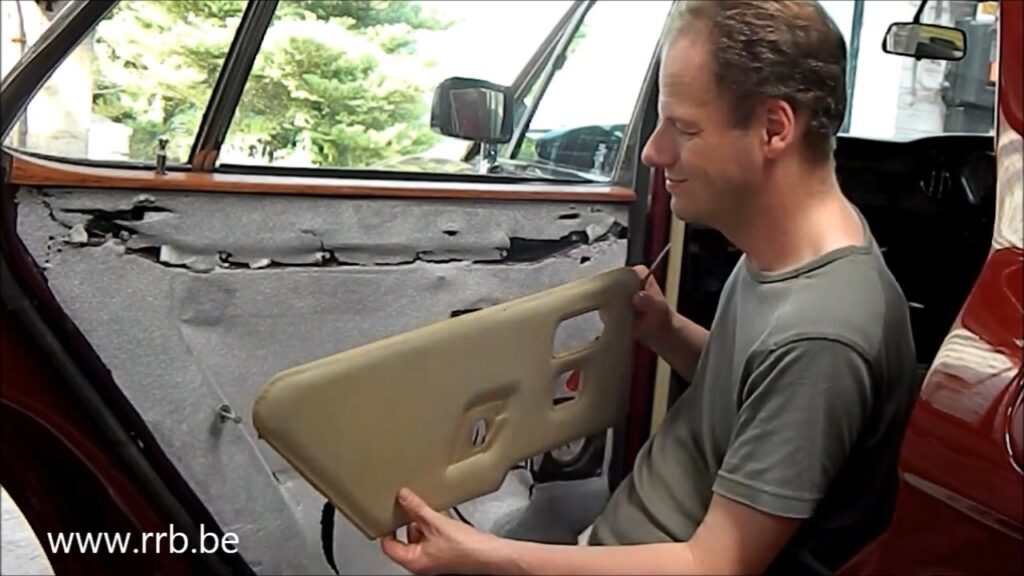

Etape 2 Assemblez les deux parties de cuir (opération difficile mais on gagne du temp) :

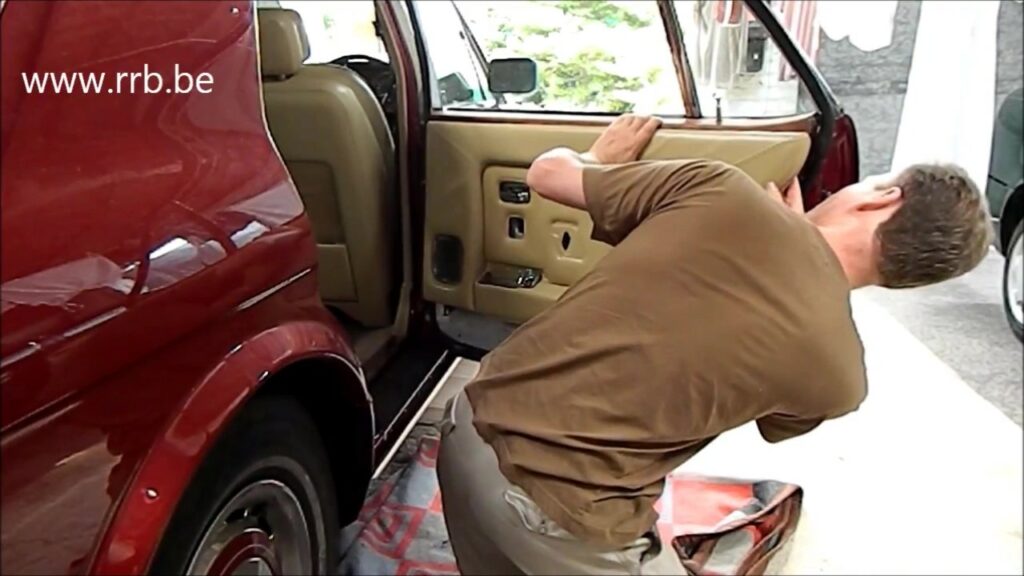

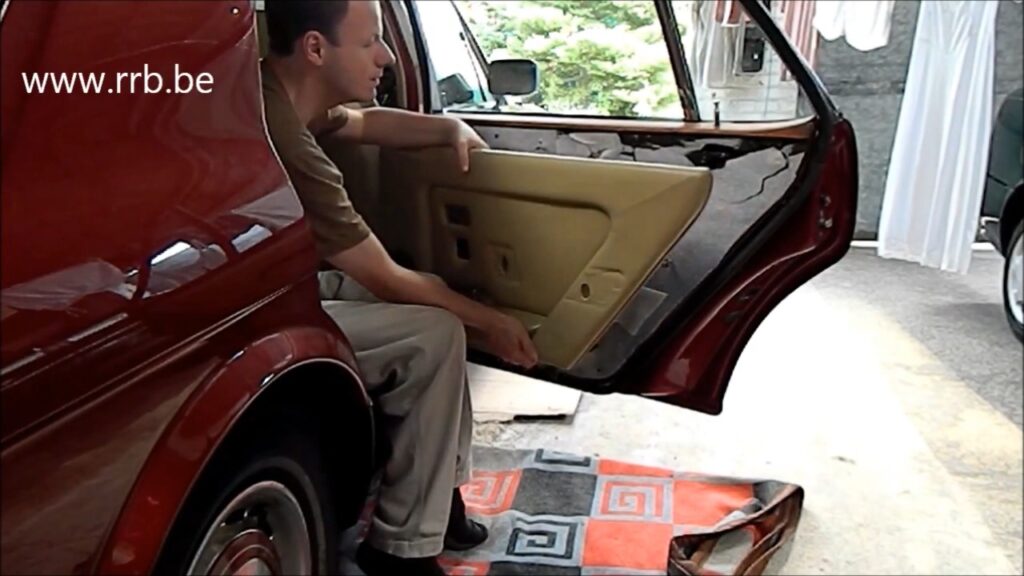

Etape 3 Accrochez la partie supérieure du cuir via les crochets situés sous la boiserie ainsi que les clips sur les côtés, sans que la partie centrale de cuir ne se défasse :

Etape 4 Vissez les deux vis du dessous :

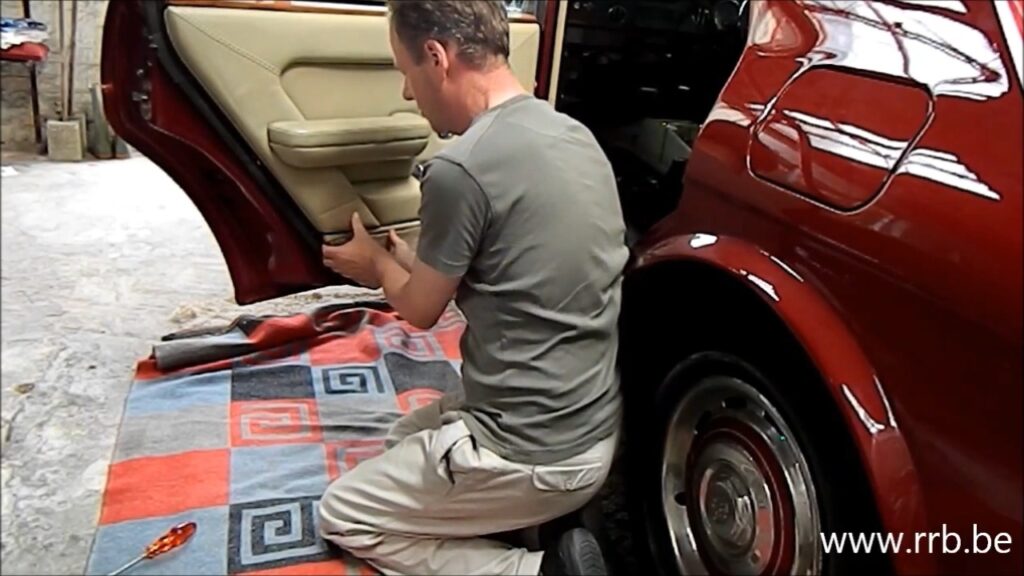

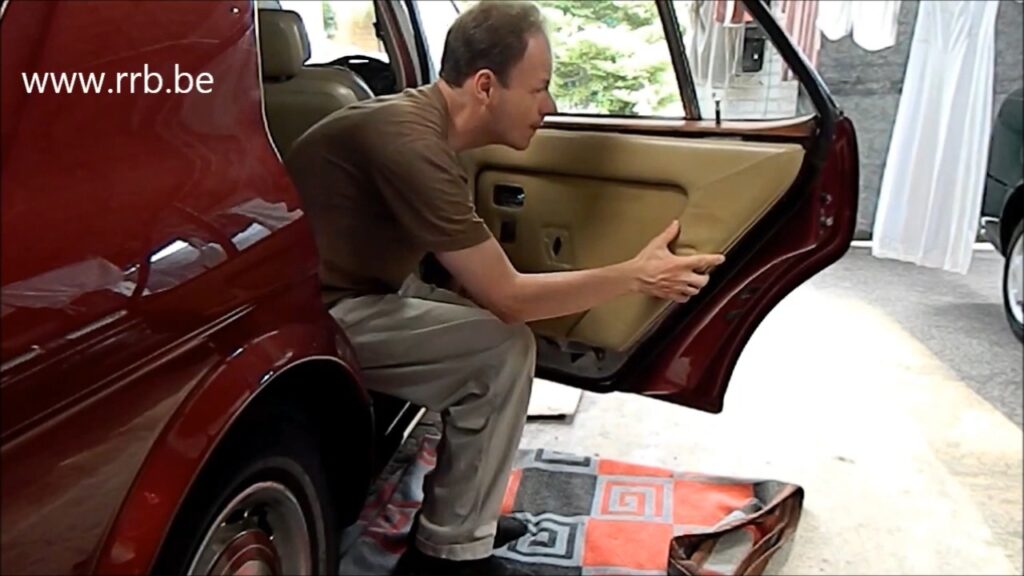

Etape 5 Clipsez la partie inférieure de garniture de porte :

Etape 6 Placez le support allume-cigare :

Etape 7 Branchez le fil de l’ampoule du repose bras :

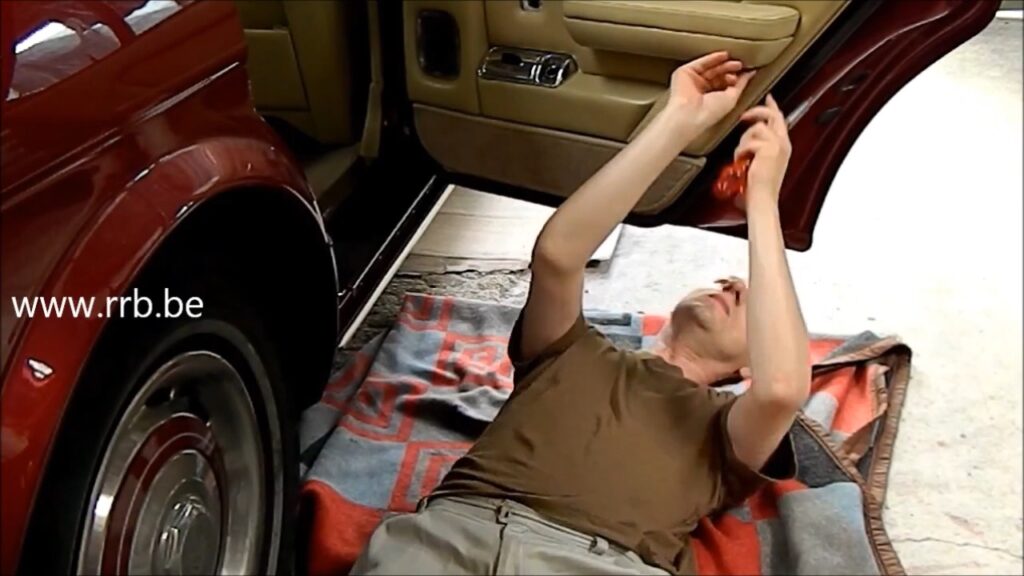

Etape 8 Vissez les boulons de la partie supérieure du repose bras :

Etape 9 Connectez l’ampoule au fil accroché au repose bras :

Etape 10 Vissez la partie inférieure du repose bras.

Terminez en replaçant les dernières garnitures porte et fenêtre.

Et voilà, c’est aussi simple que ça 😉
